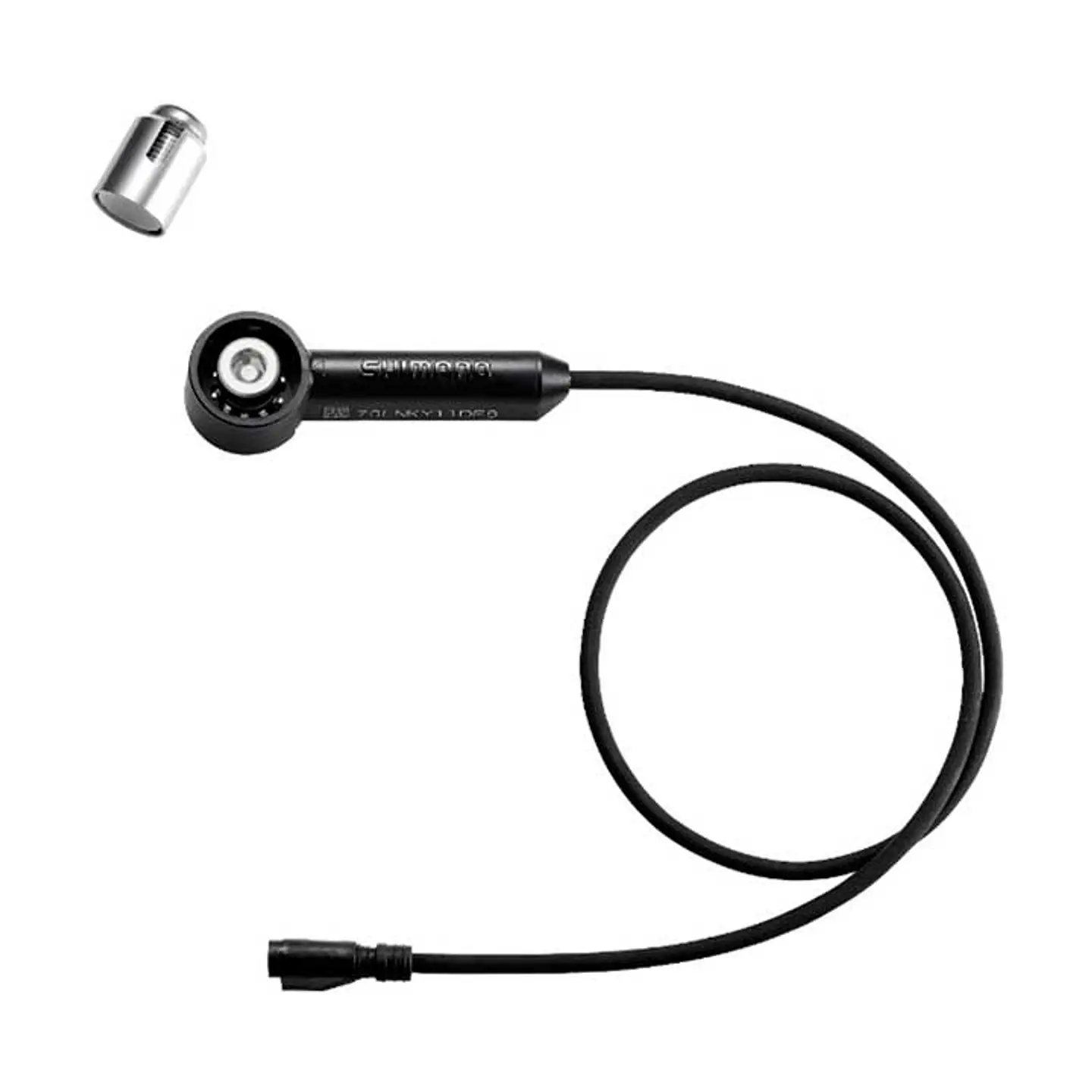

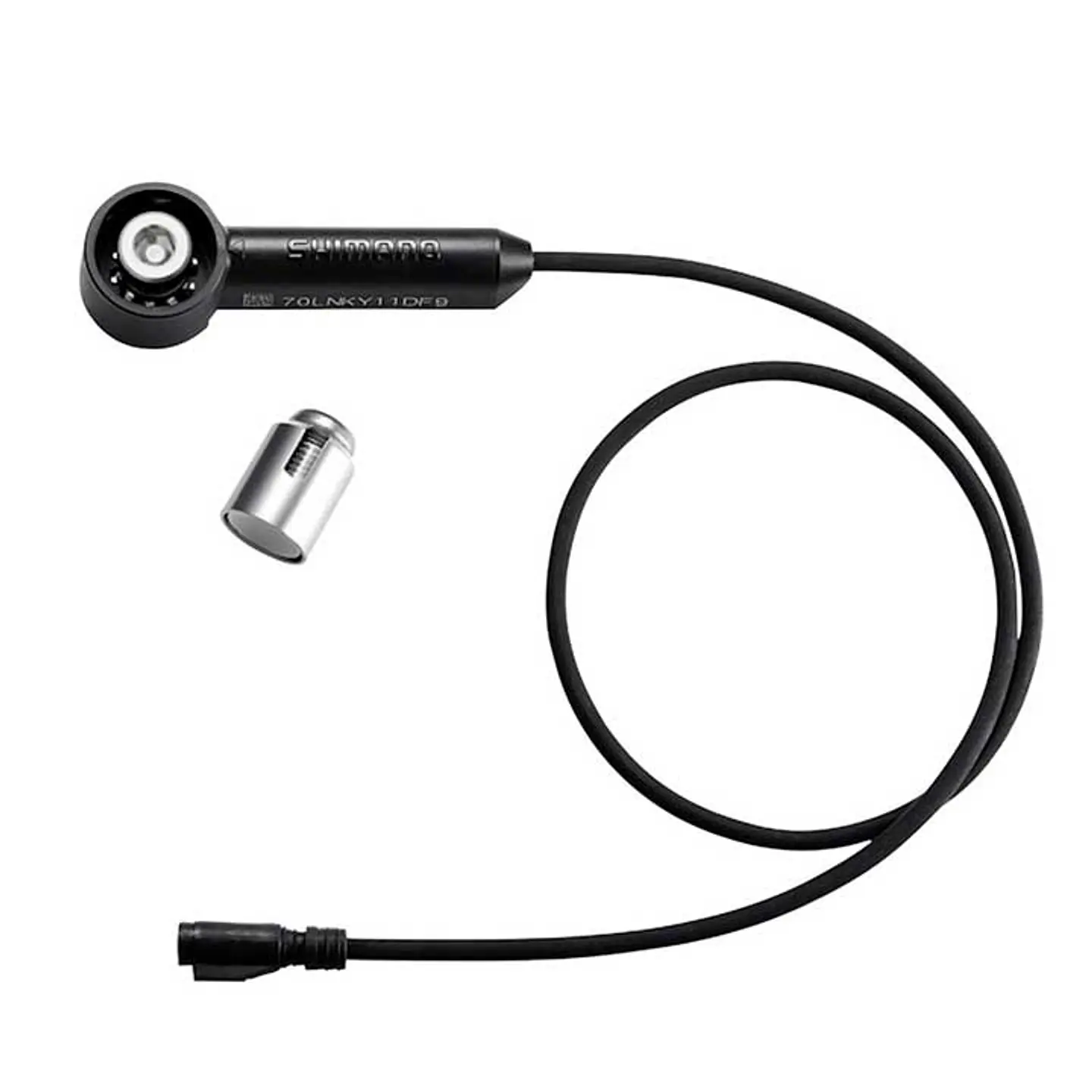

Sensor de Velocidad Shimano STEPS SM-DUE10 – E-Bike E-TUBE SD50

Precisión de velocidad y funcionamiento confiable para tu bicicleta eléctrica Shimano

El Sensor de Velocidad Shimano STEPS SM-DUE10 es un repuesto electrónico original diseñado para bicicletas eléctricas equipadas con unidades motrices Shimano E-Bike Systems compatibles con conexión E-TUBE SD50.

Su función es detectar la rotación de la rueda trasera mediante un imán instalado en uno de los rayos, enviando la información directamente a la unidad motriz para calcular la velocidad de desplazamiento y gestionar correctamente la asistencia eléctrica.

Gracias a su diseño compacto, conexión por cable y sistema de detección magnética, el Shimano SM-DUE10 permite reemplazar sensores dañados o restaurar el funcionamiento de bicicletas eléctricas Shimano compatibles.

Está disponible en diferentes longitudes de cable, facilitando su integración con diversos recorridos de cableado y configuraciones de cuadros.

Tecnologías y características principales

Detección magnética de velocidad

El Shimano SM-DUE10 utiliza un sistema de detección que reconoce el paso de un imán instalado en un rayo de la rueda trasera.

Cada vez que el imán pasa frente al sensor, el sistema registra información relacionada con la rotación de la rueda.

La unidad motriz utiliza esta señal para determinar la velocidad de desplazamiento de la bicicleta.

Principales funciones:

• Detectar la rotación de la rueda trasera.
• Enviar información de velocidad al sistema Shimano STEPS.
• Contribuir a la regulación de la asistencia eléctrica.
• Facilitar la visualización de velocidad en pantallas compatibles.
• Restaurar la detección de velocidad cuando el sensor original presenta fallas.

Shimano E-TUBE SD50: conexión cableada

El sensor incorpora un cable integrado con conector E-TUBE SD50, utilizado en determinadas generaciones de Shimano STEPS.

Este sistema proporciona una conexión electrónica directa con la unidad motriz correspondiente.

Características:

• Un conector Shimano SD50.
• Cable integrado.
• Comunicación electrónica con la unidad motriz.
• No requiere batería independiente.
• No funciona como sensor inalámbrico autónomo.

El SM-DUE10 no debe confundirse con sensores diseñados para conexiones Shimano SD300.

Compatibilidad con distintos sistemas de freno

El SM-DUE10 está diseñado para utilizarse con bicicletas eléctricas Shimano compatibles equipadas con:

• Frenos de disco.
• Frenos de llanta.
• Otras configuraciones de freno permitidas por el sistema y el cuadro.

A diferencia de sensores que requieren un imán integrado en el rotor, el SM-DUE10 utiliza un imán fijado a un rayo, lo que proporciona independencia respecto del sistema de montaje del disco.

Instalación en la vaina trasera

El sensor se instala en la zona interior de la vaina izquierda del cuadro, próximo al recorrido del imán de la rueda trasera.

Para obtener una detección correcta, Shimano especifica una separación de 3 a 17 mm entre el sensor y el imán.

También establece que el centro del imán debe alinearse con la marca triangular del sensor.

Una instalación incorrecta puede provocar lecturas intermitentes o problemas en la detección de velocidad.

Diferentes longitudes de cable

Shimano fabrica el SM-DUE10 en las siguientes longitudes:

• 340 mm
• 540 mm
• 760 mm
• 1.400 mm

La longitud debe seleccionarse considerando el recorrido del cable entre el sensor y la unidad motriz de la bicicleta.

Importante: antes de comprar, verifica la longitud de cable de tu sensor original. No todas las variantes son intercambiables desde el punto de vista de la instalación física.

Especificaciones técnicas

Compatibilidad con motores Shimano STEPS

El SM-DUE10 es compatible con determinadas unidades motrices Shimano que utilizan la arquitectura de sensor de velocidad SD50.

Entre las familias documentadas por Shimano se encuentran:

La compatibilidad debe comprobarse mediante el modelo exacto de la unidad motriz y la tabla técnica correspondiente a la bicicleta.

Importante: SD50 no es igual a SD300

El SM-DUE10 pertenece a la familia de sensores con conexión SD50.

No debe utilizarse como reemplazo directo de los sensores EW-SS300, EW-SS301 o EW-SS302, que emplean conexión SD300.

Estas diferencias son especialmente importantes al trabajar con unidades motrices Shimano EP8, EP801, EP6 y EP5, entre otras.

Diferencias entre Shimano SM-DUE10 y SM-DUE11

La principal diferencia se encuentra en el sistema de detección magnética y montaje.

Antes de reemplazar uno por otro, es necesario comprobar que el cuadro y la rueda admitan la instalación correspondiente.

¿Cómo instalar el Shimano SM-DUE10?

Para una instalación correcta, se recomienda:

1. Apagar completamente el sistema eléctrico de la bicicleta.
2. Identificar el sensor original y la longitud de su cable.
3. Confirmar la compatibilidad del motor y la conexión SD50.
4. Instalar el sensor en el soporte correspondiente del cuadro.
5. Montar el imán en un rayo de la rueda trasera.
6. Alinear el centro del imán con el símbolo triangular del sensor.
7. Mantener una separación entre ambas piezas de 3 a 17 mm.
8. Aplicar los pares de apriete especificados por Shimano.
9. Conectar el cable a la unidad motriz según el procedimiento oficial.
10. Encender el sistema y verificar la lectura de velocidad.

Si el sistema presenta errores después del montaje, se recomienda realizar un diagnóstico de la unidad motriz y del cableado.

¿Cuándo es necesario reemplazar el sensor?

La revisión del Shimano SM-DUE10 puede ser necesaria cuando aparecen síntomas como:

• Ausencia de lectura de velocidad.
• Velocidad mostrada de forma intermitente.
• Errores de detección del sistema.
• Asistencia eléctrica limitada o interrumpida.
• Cable dañado o conexión deteriorada.
• Sensor físicamente golpeado.

Importante: estos síntomas también pueden deberse a un imán mal alineado, problemas en el cableado o fallas de otros componentes. Se recomienda diagnosticar el sistema antes de reemplazar el sensor.

¿Por qué elegir el Shimano STEPS SM-DUE10?

El Shimano SM-DUE10 es un repuesto original desarrollado para integrarse con las unidades motrices Shimano STEPS compatibles.

Su detección magnética, comunicación por cable E-TUBE SD50 y disponibilidad en distintas longitudes permiten recuperar una función esencial del sistema de asistencia eléctrica.

Es una alternativa para el mantenimiento, reparación y reemplazo de sensores de velocidad en bicicletas eléctricas equipadas con las generaciones correspondientes de Shimano STEPS.

Sensor Shimano STEPS SM-DUE10 en Bike Master Chile

Mantén el funcionamiento de tu bicicleta eléctrica con el Sensor de Velocidad Shimano STEPS SM-DUE10, diseñado para detectar la rotación de la rueda trasera y transmitir esa información al sistema de asistencia Shimano compatible.

En Bike Master, tienda especializada y taller certificado Shimano Service Center, encontrarás componentes electrónicos Shimano STEPS, sensores, repuestos y accesorios para bicicletas eléctricas.

www.bikemaster.cl

Contenido de referencia

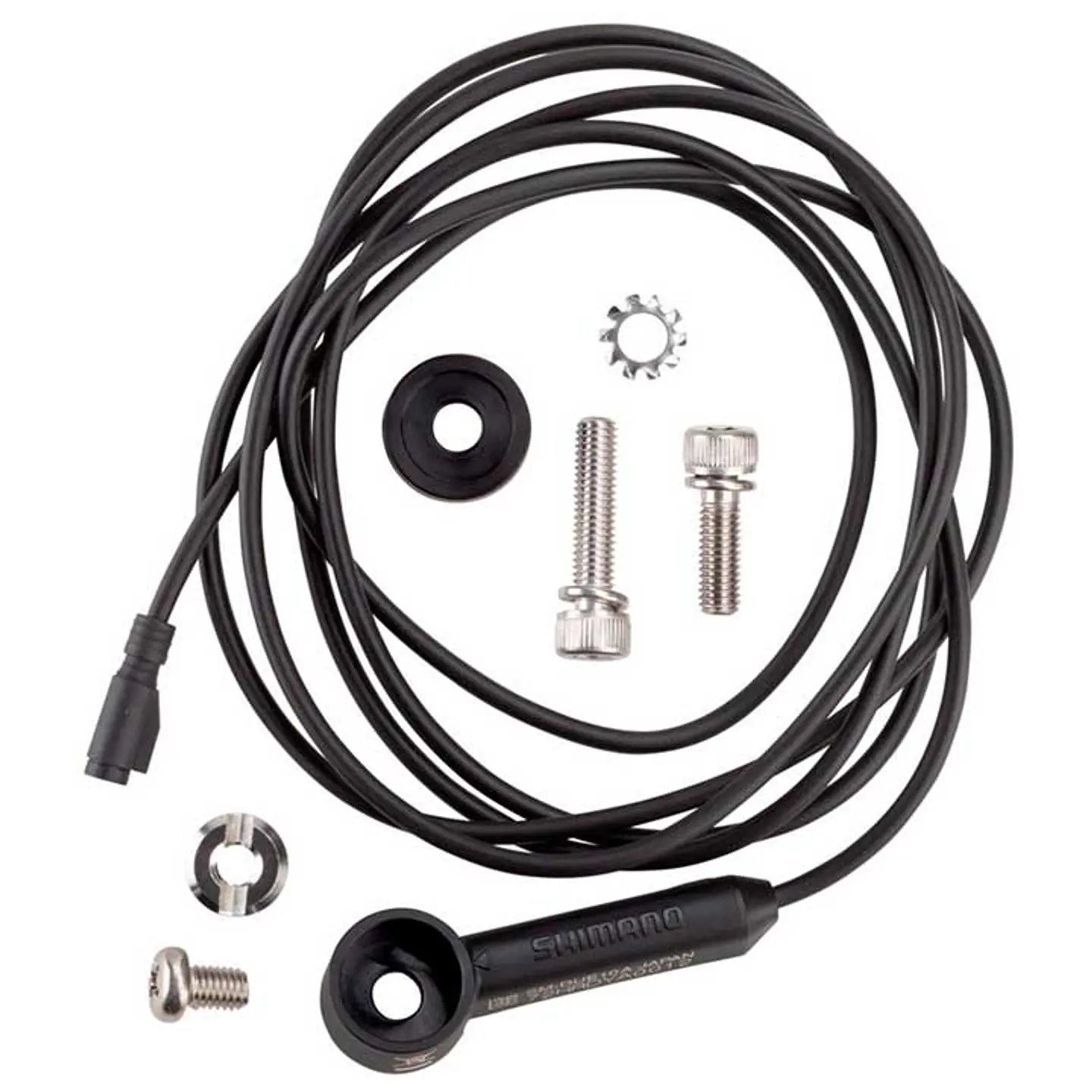

• 1 sensor Shimano SM-DUE10.
• Cable SD50 integrado, de la longitud seleccionada.
• Imán para rayo, incluido en el conjunto de referencia del fabricante.

Los tornillos, arandelas, separadores y accesorios adicionales deben comprobarse según la presentación comercial disponible.

Antes de comprar: selecciona correctamente la longitud del cable y confirma la compatibilidad del motor Shimano de tu bicicleta.
